Wie lese ich B-Pläne?

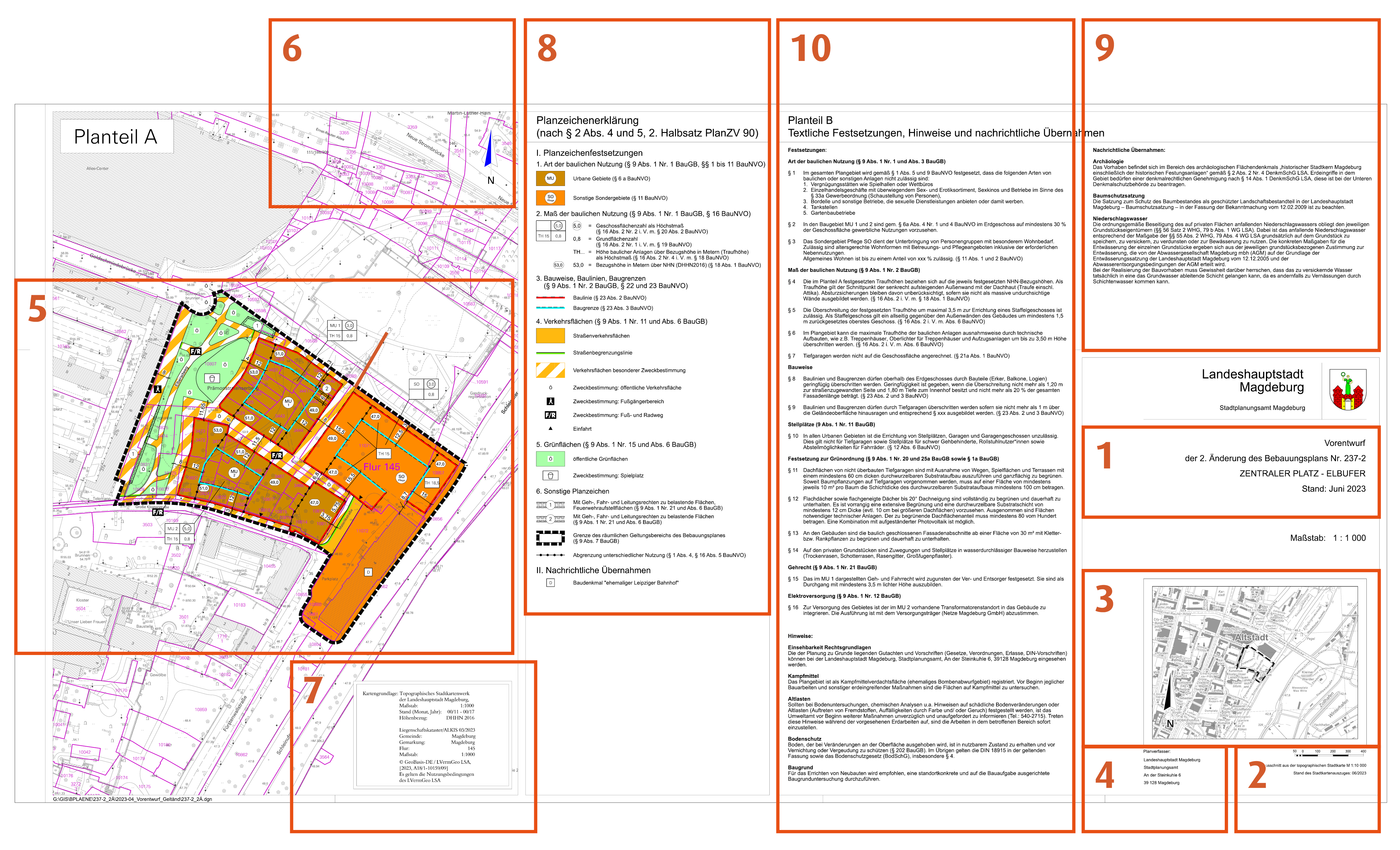

Zahlen, Abkürzungen, Farben: Ein Bebauungsplan ist ein technisches Dokument und ohne Vorwissen teilweise schwer zu lesen. Der Bebauungsplan Nr. 237-2 „Zentraler Platz - Elbufer“ (2. Änderung) besteht aus zwei Teilen: Dem Planteil A und der zugehörigen Begründung (textlicher Teil). Vor allem der Planteil, die zeichenrische Darstellung des B-Plans, bedarf einer Erläuterung. Um den derzeitigen Planungsstand nachvollziehen zu können, folgt das kleine „Einmaleins“ der Planzeichnungen in der Bauleitplanung am Beispiel des Vorentwurfs zum B-Plan Nr. 237-2 „Zentraler Platz - Elbufer“ (2. Änderung).
1
Der B-Plan-Titel und Verfahrensgegenstand beschreiben den Geltungsbereich.
2
Der Maßstab gibt das Verhältnis einer definierten Länge am Plan zu ihrer Entsprechung in der Natur an. Ein Maßstab von 1:500 bedeutet also, dass 1 cm am Plan 500 cm (bzw. 5 m) in der Wirklichkeit entspricht.
3
Die Übersichtskarte verortet den Geltungsbereich in der näheren Umgebung.
4
Planersteller der zuständigen Behörde. Sie dienen dazu, wichtige Informationen über den Fortgang und die Bearbeitung des Verfahrens festzuhalten.
5
Die zeichnerischen Festsetzungen sind die zeichnerisch darstellbaren Festsetzungen, die mit Inkrafttreten rechtsverbindlich werden.
6
Der Nordpfeil weist zum geografischen Nordpol hin und hilft bei der Einordnung des Plangebiets.
7
Die Hinweise zur Kartengrundlage sind die Angaben zur verwendeten Plangrundlage, in dem Fall zum Topographischen Stadtkartenwerk der Stadt Magdeburg.
8
Die Legende des B-Plans enthält Zeichen, die im Planteil A verwendet werden. Es gibt noch viele weitere Planzeichen. Diese sind deutschlandweit vereinheitlicht und in der sogenannten Planzeichenverordnung festgelegt.
9
Nachrichtliche Übernahmen sind Ergebnisse oder Festsetzungen anderer Planungsverfahren (z.B. Fachplanungen wie Eisenbahntrasse) und/oder Darstellung von Denkmälern. Sie können sowohl textlich als auch zeichnerisch vermerkt sein.
10
Textliche Festsetzungen sind fester Bestandteil der Bebauungspläne. Sie werden bei Inkrafttreten des Planes ebenso rechtsverbindlich wie die zeichnerischen Festsetzungen.

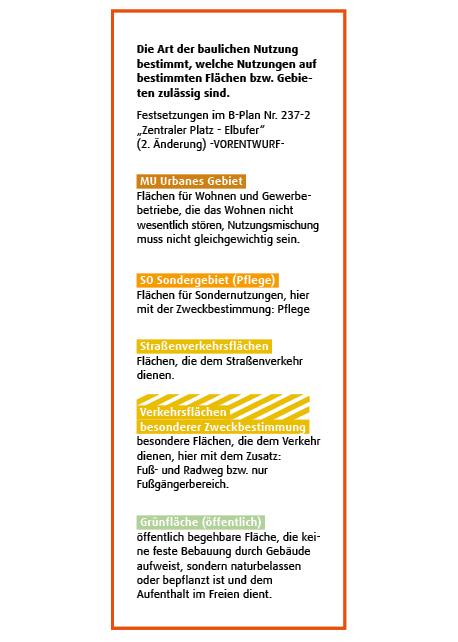

Festsetzungen im B-Plan-Vorentwurf
